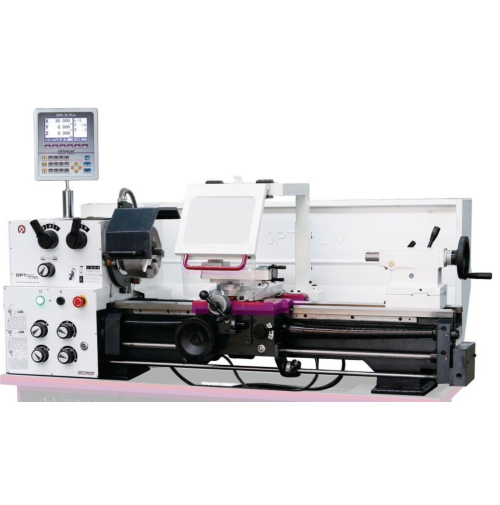

TORNIO PARALLELO VISUALIZZATO OPTIMUM PER METALLO 330 X 830 TH 3309 D 400V FERRO

Codice prodotto: 352959985578

DISPONIBILITÀ: 1

Prezzo: 12.990,00€

TORNI PARALLELI CON INGRANAGGI

 DI AVANZAMENTO IN BAGNO D'OLIO

 E VISUALIZZATORE DI QUOTE DIGITALE DPA 21

OPTIMUM

TH 3309 D

Autocentrante non incluso

· Guide del bancale temprate e rettificate
· Precisione di rotazione concentrica del naso mandrino ≤0,015 mm
· Ingranaggi e alberi del cambio temprati e rettificati, montati su cuscinetti di precisione in bagno d'olio
· Interruttore di protezione motore, interruttore principale lucchettabile
· Rotazione destra-sinistra selezionabile tramite leva di azionamento sul grembiale
· Copertura vite conduttrice
· Disposizione arresto di emergenza con azionamento a pedale
· Volantini di sicurezza con funzione di disinnesto per assi X e Z
· Albero mandrino principale temprato e rettificato in bagno d'olio
· Slitte lavorate di precisione e regolabili con lardoni conici
· Volantini con graduazione fine regolabile, divisione 0,04/0,02 mm
· Portautensili a quattro scomparti
· Rotazione slitta superiore ± 90°
· Lampada a led integrata nella protezione torretta
· La contropunta si può spostare di ± 10 mm per la tornitura conica
· Contropunta-cannotto e volantino con divisione fine regolabile 0,025 mm
· Bancale prismatico temprato per induzione, rettificato di precisione, fortemente rinforzato
· Basamento macchina montato e con vano porta oggetti (solo sul lato destro)
· Costruiti secondo direttive CE
· Visualizzatore di quote digitale DPA 21


DOTAZIONE DI SERIE

Bussola di riduzione CM 5/CM 3
2 Contropunte fisse CM 3
Lunetta fissa Ø max 19 - 70 mm
Lunetta mobile Ø max 16 - 50 mm
Portautensili a quattro scomparti
Lampada macchina a led
Set ingranaggi cambio
Chiavi di servizio

Autocentrante non incluso


ART. 400 V

050OP2040

Modello

TH 3309 D

Potenza motore ~ 50 Hz

400 VOLT TRIFASE

kW

1,5 - 3 Ph

Altezza punte

W

165

Distanza tra le punte

mm

830

Ø tornibile su bancale macchina

mm

330

Ø tornibile sulla slitta trasversale

mm

196

Ø tornibile sull'incavo

mm

170

Larghezza tornitura sull'incavo

mm

448

N° giri mandrino

rpm

70 - 2.000

N° velocità

16

Attacco mandrino

Camlock DIN ISO 702-2 n. 4

Cono mandrino

CM

5

Passaggio barra

Ø mm

38

Corsa slitta superiore

mm

98

Corsa slitta trasversale

mm

164

Avanzamento longitudinale (32)

mm/giro

0,052 - 1,392

Avanzamento trasversale (32)

mm/giro

0,014 - 0,38

Filettatura a passo metrico (26)

mm/giro

0,4 - 7

Filettatura pollici (34)

fil/1"

56 - 4

Altezza attacco portautensili a 4 scomparti

mm

16 x 16

Cono contropunta

CM

3

Corsa contropunta/cannotto

mm

110

Ø contropunta

mm

32

Dimensioni

mm

1.685x745x1.320

Peso netto

kg

430


ARTICOLO DISPONIBILE SU ORDINAZIONE

PRIMA DELL'ACQUISTO CONTATTATECI PER DISPONIBILITA', TEMPI DI CONSEGNA E COSTI DI SPEDIZIONE
